Contrôle électrostatique pour
l'industrie du packaging
Les problèmes surviennent fréquemment sur les machines de film rétractable, les lignes Form-Fill-Seal (FFS), les palettiseurs et les flow-wrappers. L'élimination statique améliore le positionnement, limite les mauvais scellages et évite les arrêts de production.
10 applications packaging maîtrisées
Du manchon rétractable au FFS, en passant par la palettisation et les étiquettes RFID — le contrôle statique intervient à chaque étape critique de votre ligne de conditionnement.
Adhésion film au mandrin, mauvaise coupe, mauvais positionnement du manchon.
Décharges vers opérateurs et capteurs — attraction de poussières sur le film.
Charge contrôlée pour coller deux matériaux et éviter les bulles d'air.
Étincelles, télescopage et attraction de poussières sur les lignes d'emballage.
Adhérence feuilles, bourrages, défauts d'alignement au pli — empilage perturbé.
Cartes et inserts qui glissent à grande vitesse — maintien par charge contrôlée.
Piles instables au transfert — charge de polarité opposée pour stabiliser.
Maintien du chevauchement de film via électrode électrostatique économe.
Protection des micropuces et antennes sensibles — ESD sur tout le process.
Particules sur la zone de scellage, mauvais scellages, rebuts en production.

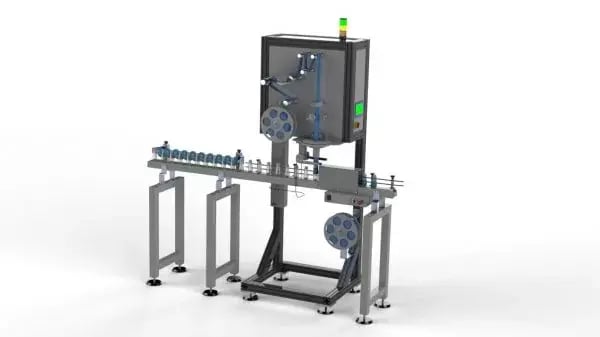

Manchon rétractable pour machine
Une étiqueteuse manchon/rétractable est une machine à grande vitesse pour appliquer des manchons en film thermorétractable imprimé sur des bouteilles et contenants. Le film plat (PET, PVC, PE) est déroulé, formé en tube sur un mandrin, découpé à longueur puis poussé sur le contenant avant rétraction dans un tunnel thermique.

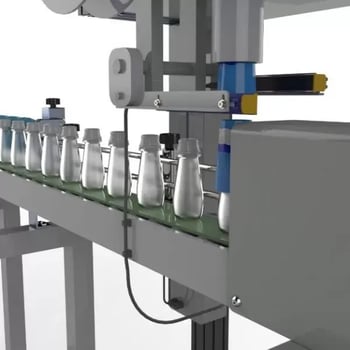

L'électricité statique peut provoquer l'adhésion du film au mandrin, gêner la coupe ou empêcher le positionnement correct du manchon après découpe. Des barres ou éliminateurs statiques sont installés aux points critiques : avant le mandrin, après la découpe et à la sortie du tunnel.

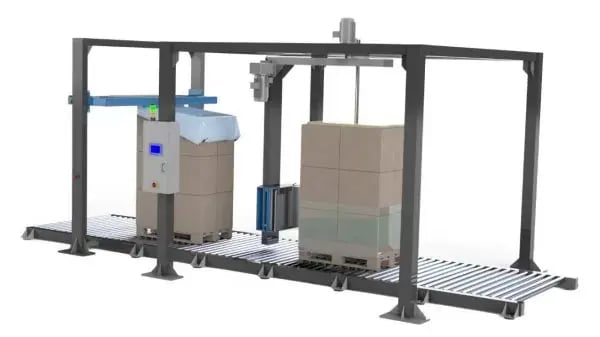

Palettisation avec film étirable
Les lignes automatisées d'enroulement de palettes utilisent un film étirable LLDPE pour envelopper une palette chargée. Le film plastique très extensible est enroulé autour des produits — la récupération élastique maintient les produits assemblés.
Pendant l'enroulement, les charges statiques peuvent provoquer des décharges vers les opérateurs, les capteurs optiques ou les composants électroniques, et attirer des poussières sur le film. La neutralisation immédiatement après le retour évite aussi que le film de protection supérieur ne colle incorrectement.

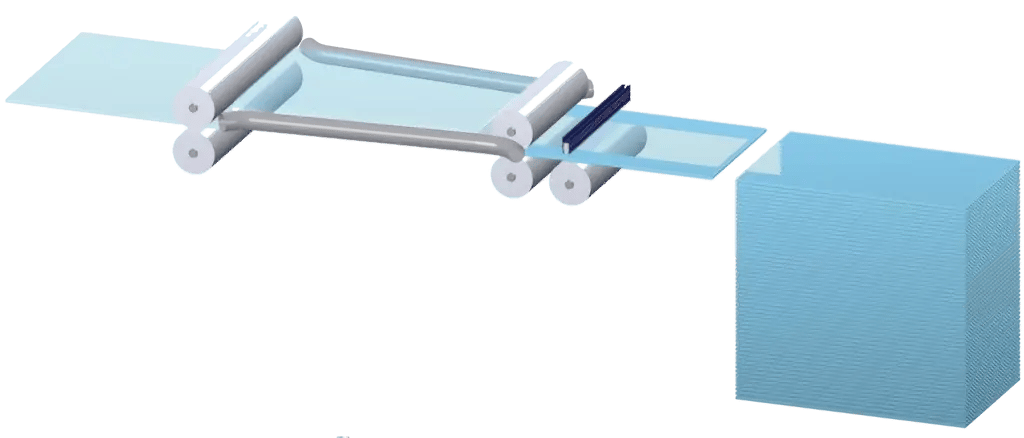

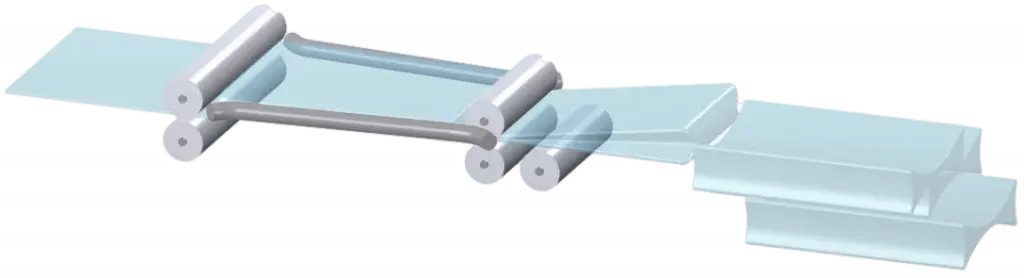

Prévention de l'inclusion d'air
La charge statique peut être utilisée pour coller deux matériaux ensemble afin d'éviter la présence d'air entre eux. Applications courantes : fabrication de sacs, laminage de films et opérations de revêtement où l'inclusion d'air réduirait la qualité du produit.
Les matériaux qui doivent être liés doivent passer devant une électrode de charge placée à une distance contrôlée du matériau, en face d'une référence de mise à la terre (rouleau libre ou masse).

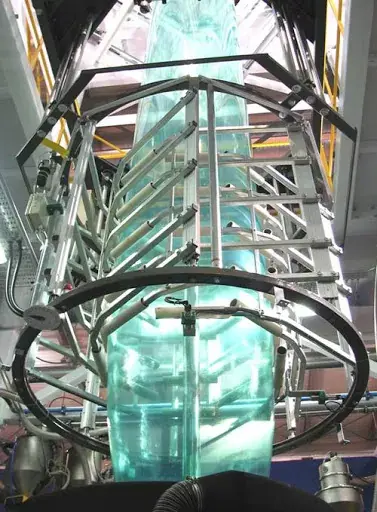

Extrusion de film
L'extrusion de film soufflé produit des films d'emballage multicouches pour les industries alimentaire et médicale. Pendant le refroidissement de la bulle et le passage sur plusieurs rouleaux, le matériau accumule de l'électricité statique par friction et variations de température.
Symptômes courants : étincelles ou chocs opérateurs, attraction de poussières sur le film, effet télescopique lors de l'enroulement et difficultés d'ouverture des tubes multicouches.

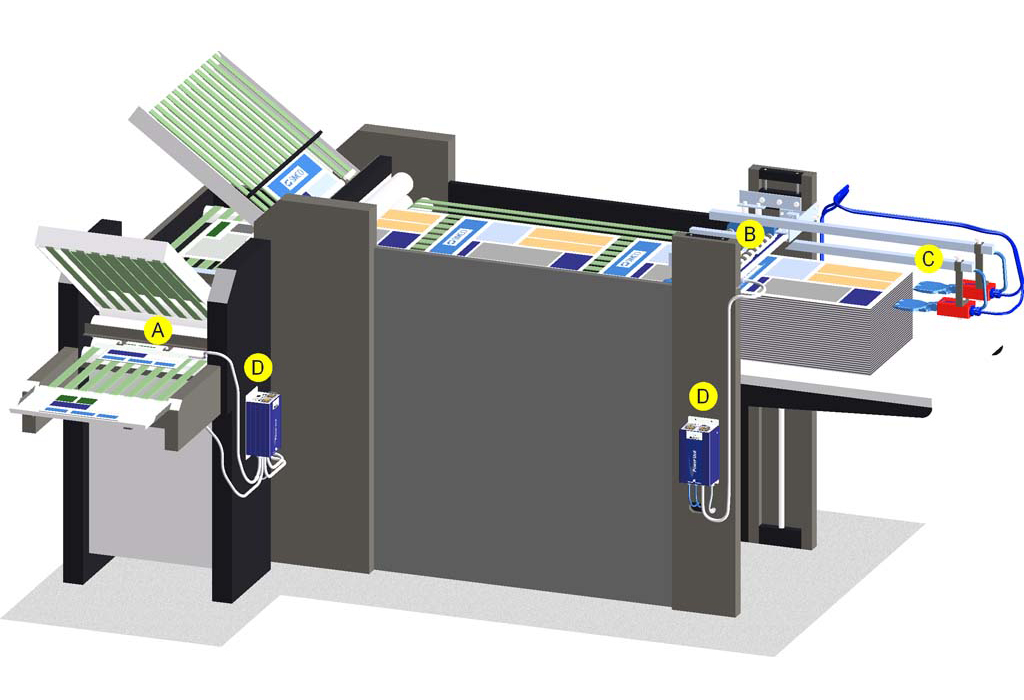

Machines de pliage
Lors de l'alimentation, la friction entre feuilles crée une accumulation d'électricité statique qui peut provoquer l'adhérence des feuilles entre elles et des bourrages. La friction du pliage peut aussi générer une charge qui perturbe l'alignement au pli.
Un moyen simple et efficace consiste à souffler de l'air ionisé (buses d'air ionisant) sur la pile pour neutraliser la charge et séparer les feuilles. En sortie, une barre ionisante facilite l'empilage propre des produits finis.

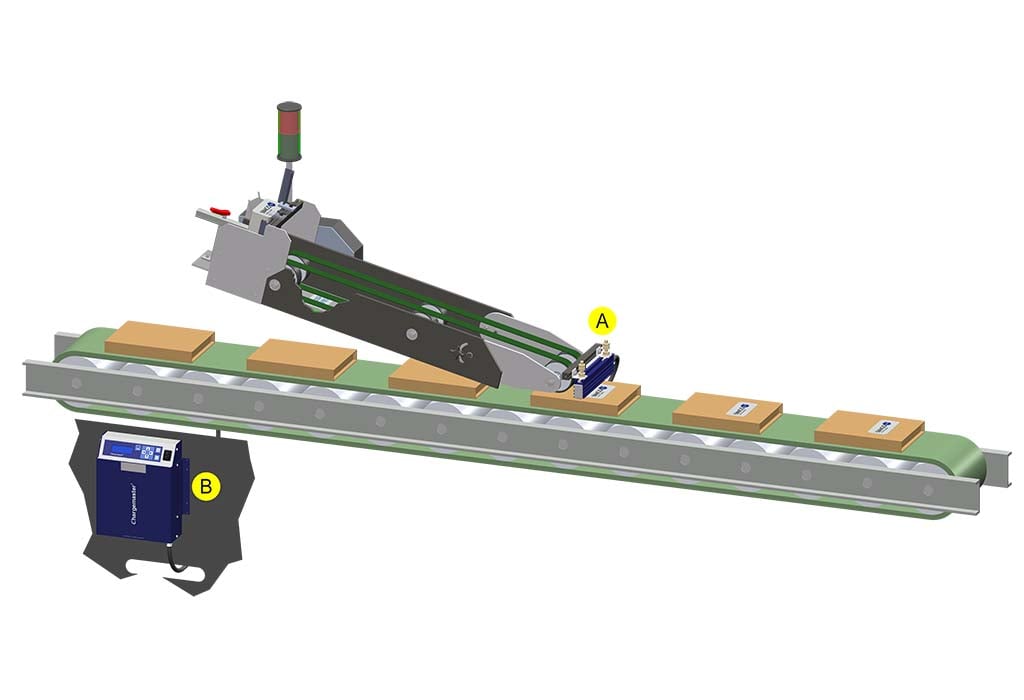

Placement d'étiquettes
Les cartes d'insertion ou éléments positionnés à haute vitesse peuvent glisser ou se décaler. Appliquer une charge contrôlée via une barre de charge au point d'insertion maintient la pièce en place sans modifier le matériau.

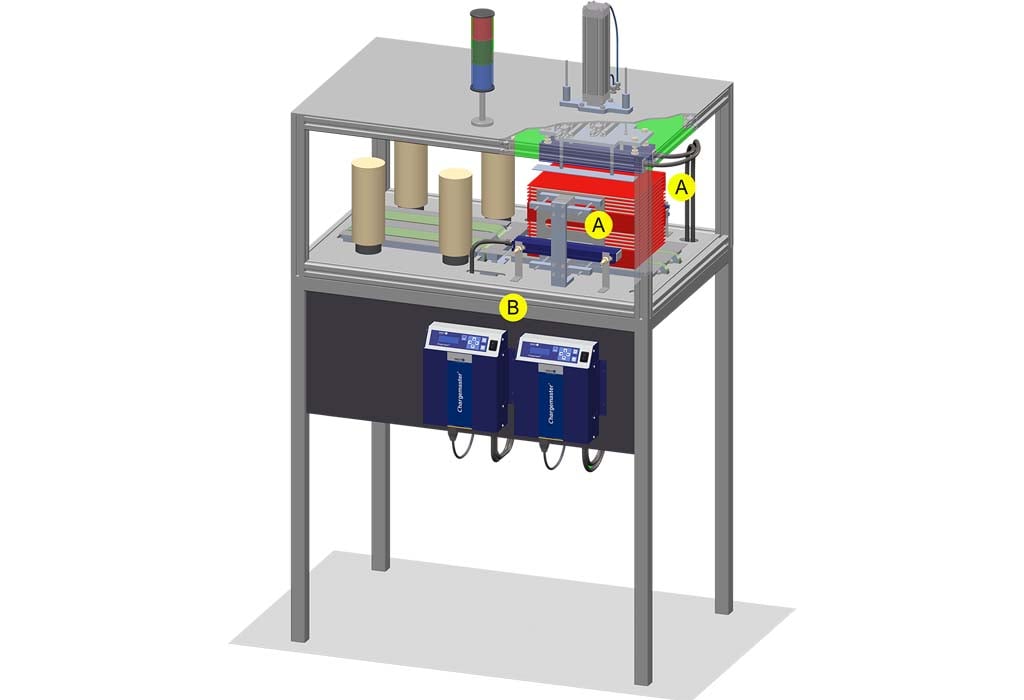

Blocage électrostatique
Les empileurs et triages peuvent souffrir de paquets instables au transfert. L'application d'une charge de polarité opposée sur les côtés et le dessus des piles stabilise mécaniquement les paquets pour le transport ultérieur.

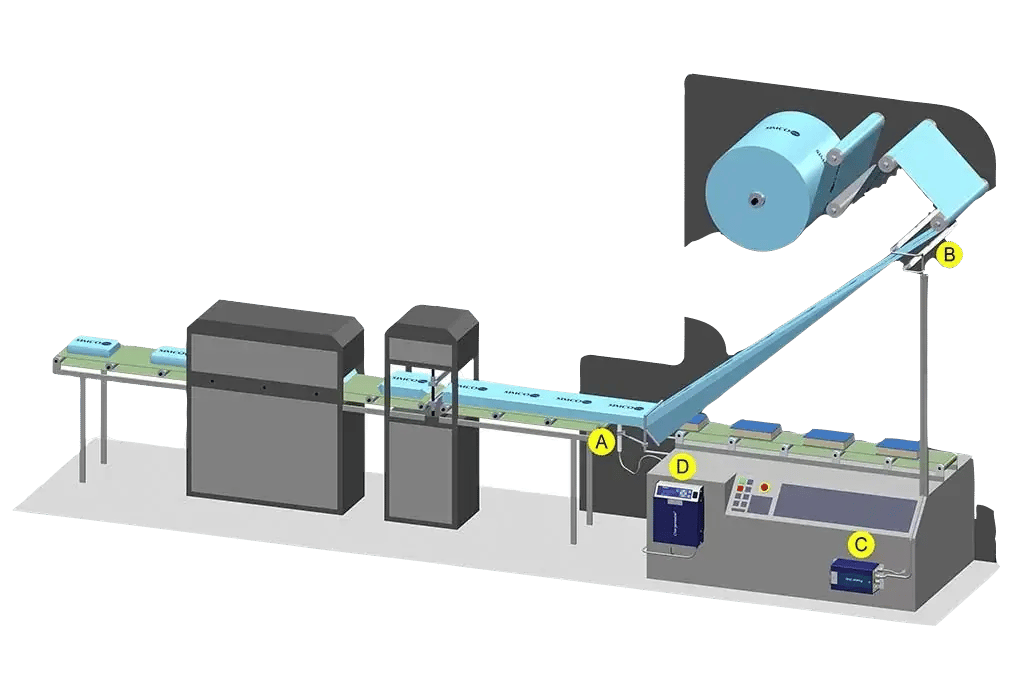

Flow Wrapper
Le film d'emballage est formé en tube, avec un chevauchement nécessaire pour le scellage. Pour éviter les déchirures dans le tunnel de rétraction, on peut utiliser un scellage thermique ou une électrode électrostatique pour maintenir provisoirement les bords ensemble.
L'électrode électrostatique peut consommer moins d'énergie et faciliter l'ouverture du produit final, mais sa mise en œuvre doit être évaluée selon le matériau et les exigences de sécurité (risque d'étincelles, compatibilité avec l'équipement).

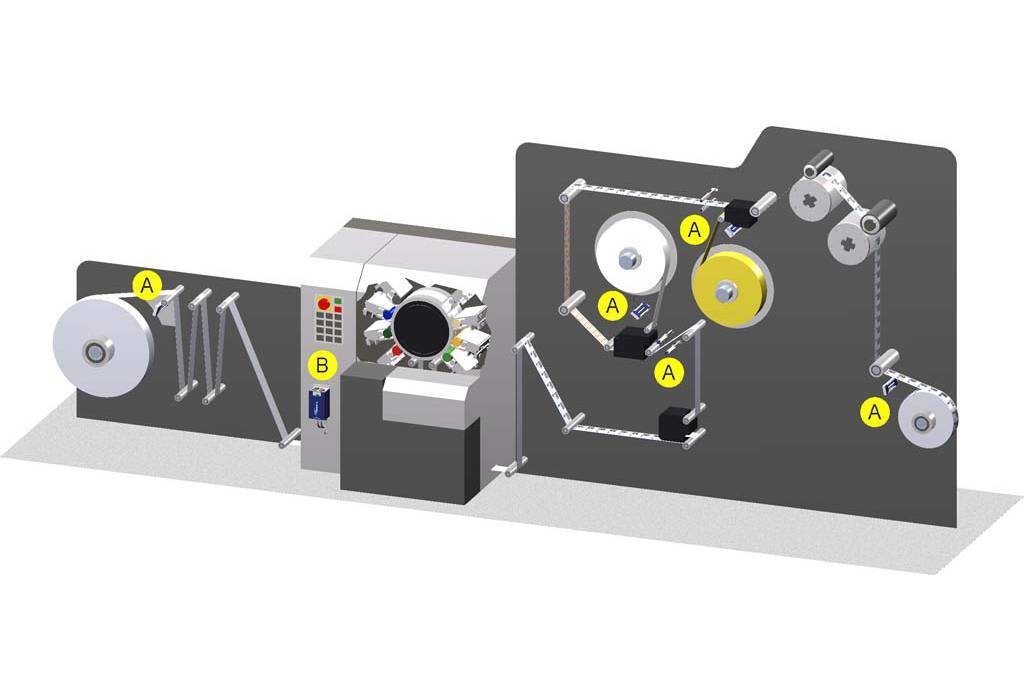

Étiquettes RFID
Les étiquettes RFID intègrent une antenne et une micropuce sensibles. Lors de l'impression et du traitement (presse, découpe, rembobinage), les charges électrostatiques peuvent endommager ces petits circuits.
Pour protéger les composants, il est recommandé d'avoir des éliminateurs statiques aux points clés (déroulement, stations d'impression, découpe) et d'implémenter des procédures de contrôle ESD adaptées.

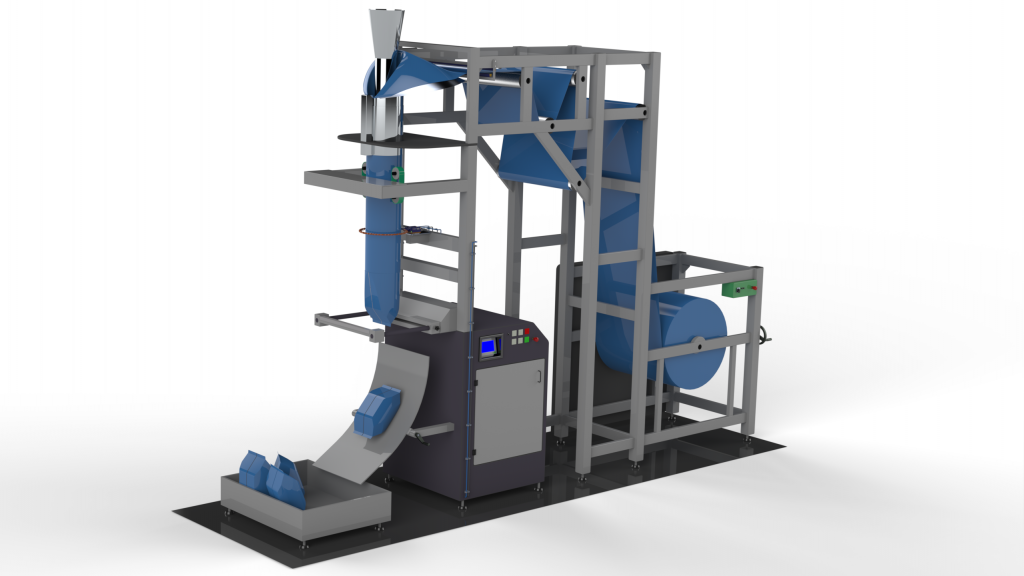

Machines FFS — Form Fill Seal
Les procédés verticaux FFS peuvent voir des particules de produit adhérer à la zone de scellage lorsque le film est chargé électriquement, entraînant des défauts et des rebuts.
Solution éprouvée : bus d'ionisation sous le tube de remplissage pour neutraliser la charge avant le scellage, et barre ionisante au-dessus du film plat avant formation pour éviter l'adhérence à l'épaule de formation.
