L'application de détection de perforations Simco
Dans de nombreux processus de production, il est nécessaire de détecter les perforations et les fuites dans les produits moulés par injection, les films ou d’autres produits. Les méthodes existantes, telles que le vide, la pression ou le contrôle optique, sont souvent inapplicables aux produits transparents ou aux formes difficiles à manipuler.
Dans ces cas, des étincelles haute tension peuvent être utilisées de manière contrôlée pour détecter les perforations. Une étincelle entre une électrode spéciale et une référence de masse peut être détectée par le générateur haute tension, comptée ou transmise à d’autres composants électroniques connectés, puis évaluée. La détection est sans contact, évitant ainsi toute contamination du matériau lors de la détection des trous.

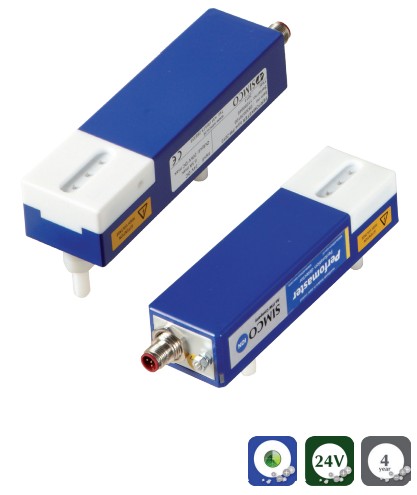

Le détecteur Perfomaster permet dans tous les composants et logiciels de produire une étincelle contrôlée, de la détecter et de la convertir en un signal à impulsions. Ce signal à impulsions est disponible sur le connecteur et peut être utilisé pour compter le nombre d’étincelles détectées et donc les perforations.
Le modèle miniaturisé contient aussi bien les électrodes que la source de haute tension. Il est alimenté avec 24 V DC, il n’y a donc pas de câbles de haute tension. L’électrode est équipée de manière standard d’émetteurs fabriqués en un alliage spécial en métal. Elle peut être débranchée pour être remplacée ou placée à distance.
Caractéristiques : alimentation haute tension intégrée avec tension d’entrée de 24 V DC, pas de câble haute tension, deux couleurs de LED vert-correcte et rouge-perforation, les réglages de tension d’alimentation et de tension de sortie peuvent être fournis à partir de l’F.E. de la machine PLC ou avec un kit supplémentaire de contrôle externe.

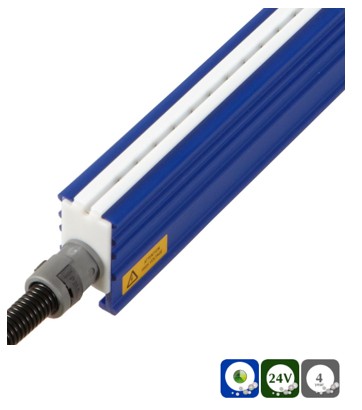

Afin de détecter des perforations sur une bande en mouvement, cette électrode est équipée d’une résistance par émetteur.
Quand une perforation passe l’électrode, il se produit une étincelle contrôlée. Celle-ci est détectée par le CM5, associé au générateur de haute tension, et est signalée par un clignotement de la LED rouge.
Caractéristiques : détection des perforations sur une zone large, détection de très petites perforations possible, boîtier ABS/PTFE, câble Basse tension, avec connecteur standard M12, tension d’alimentation 24 V DC < 0,5 A, pointe émettrice alliage spécial, fréquence max détection 25 Hz, signal multi couleur LED, signal vert « OK », signal rouge présence d’une perforation, signal de sortie optocoupleur, primaire voltage 0-10 V DC ou 0-24 V DC, température ambiante 0 – 55°C, conditions d’utilisation en milieu industriel, lasse de protection IP 54.

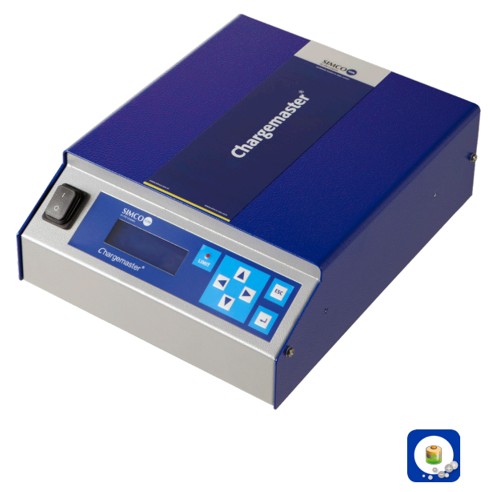

Le générateur CM5 haute tension est disponible en deux variantes, le CM5-30 avec une tension de sortie de 0 à 30 kV en courant continu et le CM5-60 avec une tension de sortie de 0 à 60 kV DC. Ce générateur permet d’obtenir une tension de sortie positive ou négative (modèle à choisir CM-5-30/60N ou CM-5-30/60P). Le générateur contrôle le courant menant à l’électrode et détecte l’absence de matériau à charger et diminue le courant à un niveau faible et sûr. Ceci empêche les étincelles et l’usure des émetteurs. Si l’électrode détecte à nouveau un matériau, le générateur retourne au niveau précédemment réglé.
En option, une interface bus série peut être placée pour permettre une communication par le Profibus ou le CANopen, par exemple (autres protocoles sur demande). « Advanced output Control » est disponible en option pour des applications spécifiques. Cette fonction permet de régler la tension de sortie proportionnellement avec un signal d’entrée. Par exemple, la charge peut être proportionnelle à la vitesse de la machine.
Caractéristiques : tension de sortie de 0-30 kV DC (CM5-30), tension de sortie de 0-60 kV DC (CM5-60), disponible avec une tension de sortie positive ou négative, réglage de la tension et du courant, menu protégé avec mot de passe et clavier, écran LCD 4 lignes avec instructions duo (texte et symboles), fonctions analogues de commande à distance et signaux, réglage rapide, contrôle continu du courant (breveté), contrôle de sortie avancée, interface bus série en option, panneau de commande réversible (180°) équipé d’interrupteurs à membrane, générateur CM5 intégrable à notre système IQ Easy Platform avec nécessité d’acquérir un convertisseur complémentaire IQ Com Generator.
